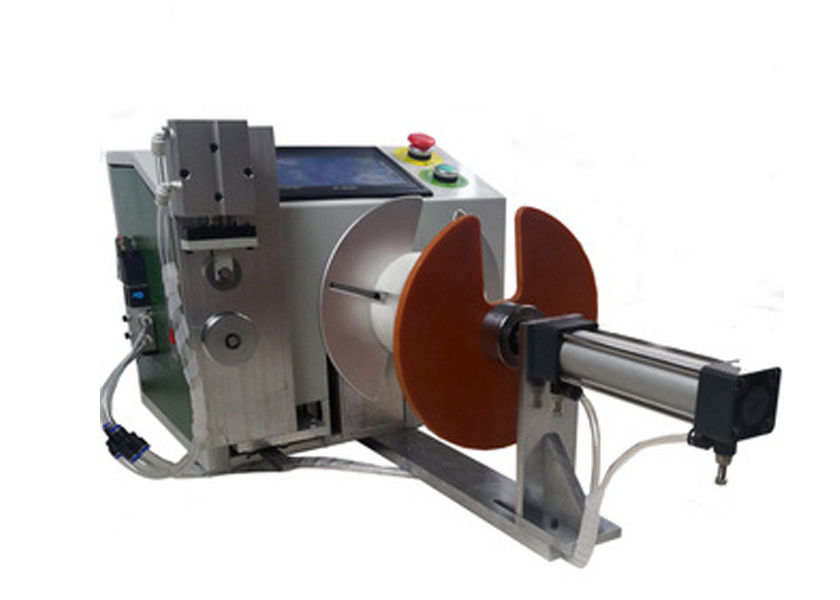

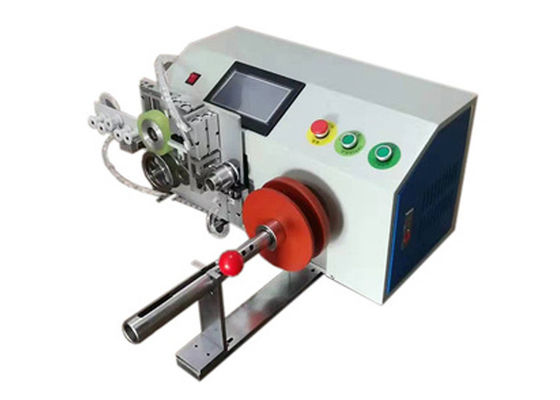

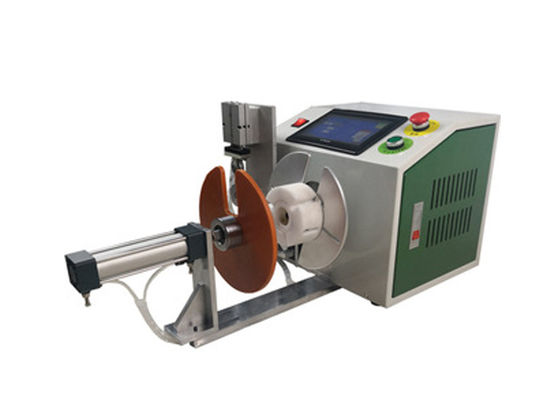

Özelleştirilmiş 50 - 200mm aralıklı Otomatik Sarma Makinesi Sarma Ekipmanı

Otomatik Sarma Makinesi Sarma Makinesi Sarma Makinesi Ekipmanları Özelleştirilebilir

Yarı otomatik sarma ve ciltleme makinesinin arka plan teknolojisi:

Tel endüstrisi son derece emek yoğun ve emek yoğundur;AC ve DC kabloların genellikle elle sarılması ve son derece verimsiz olan ve büyük miktarda insan kaynağı gerektiren bağlarla bağlanması gerekir.

Faydalı modelin amacı, telleri otomatik olarak demetler halinde sarabilen ve bağlama bandını otomatik olarak bükebilen basit ve verimli bir yarı otomatik tel sarma ve ciltleme makinesi sağlamaktır.Faydalı model, bir çerçeve bileşeni, bir sarma bileşeni, bir kenetleme bileşeni, bir besleme bileşeni, bir tel kaydırma bileşeni, bir büküm bileşeni ve bir insan-makine arayüz panelinden oluşmaktadır.Çerçeve bileşeninde, elektrik kontrolü için bazı elektrik bileşenleri ve kontrol hatları bulunmaktadır.Çerçeve bileşeninde, bir sarma bileşeni, bir sıkıştırma bileşeni, bir besleme bileşeni, bir tel kaydırma bileşeni, bir büküm bileşeni ve bir insan-makine arayüz paneli vardır.kenetleme tertibatı, kenetleme kaydırıcısına sabitlenmiş ve kenetleme kayar tablasına monte edilmiş bir kenetleme gergi silindiri ile sağlanır;besleme tertibatı, besleme kayar tablasına monte edilmiş bir kayış besleme çarkı ve bir kayış kesme bıçağı ile sağlanır;kayış sıkıştırma havası tırnağı, besleme sürgülü tablasının önünde düzenlenir ve kayış makarası, besleme sürgülü tablasının arkasında düzenlenir;tel kaydırma tertibatı, bir sarma tertibatı ve bir besleme grubu ile sağlanır. z ekseni kayar tabla üzerine sabitlenmiş ve x ekseni ve y ekseninin birleşik kayar tablası üzerine monte edilmiş iki çift mekanik hava pençesi vardır;bükümlü tel tertibatı, z ekseni kayar tablasına sabitlenmiş ve öteleme kayar tablasına monte edilmiş, dönüş eksenine sahip bükümlü tel hava pençeleri ile donatılmıştır.Ekipmanın çerçeve montajı, yapısı basit, kullanım kolaylığı, alternatif sarım işlemi ve yüksek verimlilik olan sarma tertibatı, sıkıştırma tertibatı, besleme tertibatı, kaydırma tertibatı, büküm tertibatı ve insan-makine arayüz paneli ile donatılmıştır;Kontrol açısından, basit çalışma arayüzü, genel programlama ve basit bakıma sahip kontrol için PLC programlanabilir mantık denetleyicisi benimsenmiştir.Sadece farklı programlara göre ayarlanması gerekir, yani farklı telleri sarabilir ve bağlayabilir.

Yarı otomatik sarma ve ciltleme makinesinin işlev özellikleri

Bu makine AC güç kablosu, DC güç kablosu, USB veri kablosu, video kablosu, HDM yüksek çözünürlüklü kablo ve diğer iletim hatları için uygundur.Kaplanmış demir çekirdekli demetler halinde bükülebilir.Ayrıca elbise askısı gibi diğer sektörlerde de kullanılabilir.

Çalışanların yalnızca ipliğin ucunu sabitlemesi, ipliği sarmak için ayak şalterini kullanması ve ardından bandı otomatik olarak bağlamak için çıkarıp bağlama ağzına koyması gerekir.Tüm süreç sadece 4-5 saniye sürer.Makine, telin uzunluğunu ve bobin sayısını ayarlayabilir ve çıktıyı sayabilir.Bu makine, PLC program kontrolü, parametre ayarı için metin ekranı, kullanımı kolay benimser.Çalışanların yorulma gücünü azaltabilir, iş verimliliğini artırabilir ve bağdan tasarruf edebilir.

Yarı otomatik sarma ve ciltleme makinesinin teknik parametreleri

Model: kar-120p yarı otomatik sarma ve ciltleme makinası

Kravat uzunluğu: 80-140mm

Kayış çapı: 10-30mm

Çemberleme hızı: 1 saniye

Sarma aralığı: 50-200 mm

Sarma hızı: 1-10 ayarlanabilir

Güç kaynağı: ac220v50 / 60Hz

Makine boyutu: 700 × 550 × 400mm

Ağırlık: 45kg
